サイズ表
![]() |
||||
・リードエンドキャップ2の「見積/発注」前に「ご発注方法」「質問集(F&Q)」をご確認下さい。 ・リードエンドキャップ2は化粧パイプの肉厚1.5㎜、2.0㎜兼用です。 (アタッチメントの取り外しで2.0㎜用になります。) ・リードエンドキャップ2は、1個より販売致します。 |
||||
材質 | SUS304 | |||
研磨 | HL(ヘアライン)・#400 | |||
・その他のステンレス化粧パイプ用継手も多種有ります。 ・別途お見積り致しますのでご相談下さい。 |
.jpg)
.jpg)

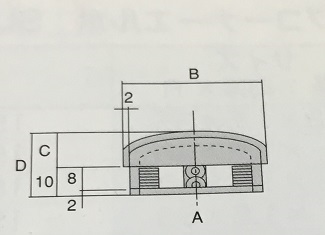

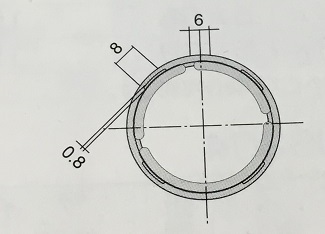

外径(A) | 化粧パイプ厚さ(t) | サイズ | 研磨 | ||||
A | B | C | D | HL | #400 | ||
21.7 | 1.5t、2.0t | 17.6 | 21.7 | 8.5 | 18.5 | ○ | ○ |
22 | 1.5t、2.0t | 17.6 | 22 | 8.5 | 18.5 | ○ | ○ |
25 | 1.5t、2.0t | 20.9 | 25 | 8.9 | 18.9 | ○ | ○ |
27.2 | 1.5t、2.0t | 23.1 | 27.2 | 10.8 | 20.8 | ○ | ○ |
32 | 1.5t、2.0t | 27.9 | 32 | 11.2 | 21.2 | ○ | ○ |
34 | 1.5t、2.0t | 29.9 | 34 | 11.2 | 21.2 | ○ | ○ |
38 | 1.5t、2.0t | 33.9 | 38 | 11.4 | 21.4 | ○ | ○ |
42.7 | 1.5t、2.0t | 38.6 | 42.7 | 11.5 | 21.5 | ○ | ○ |
48.6 | 1.5t、2.0t | 44.5 | 48.6 | 11.8 | 21.8 | ○ | ○ |
60.5 | 1.5t、2.0t | 56.4 | 60.5 | 12.5 | 22.5 | ○ | ○ |
