サイズ表
![]() ![]() ![]() |
||||
・フランジの「見積/発注」前に「ご発注方法」「質問集(F&Q)」をご確認下さい。 ・フランジは1個より販売致します。 |
||||
材質 | SUS304/SUS316/SUS304L/SUS316L | |||
研磨 | 酸洗(未研磨) | |||
・材質は熱間圧延ステンレス鋼板を使用する場合もあります。 | ||||
・スリップオンフランジ 20KタイプはA型で溶接面はとっておりません。 | ||||
・下記表中の「○」の品物は在庫があります。 ・その他のステンレス継手も多種有ります。 ・別途お見積り致しますのでご相談下さい。 |
さし込み溶接・ブラインド・面座付さし込み溶接・面座付ブラインド・遊合
形状 | 材質 | SUS F304 | |||||||||||
呼び | 品名 | さし込み 溶接フランジ |

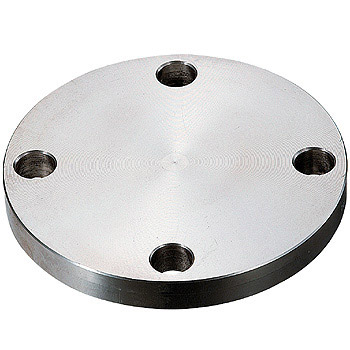

ブラインド フランジ |
面座付さし込み溶接フランジ | 面座付ブラインドフランジ | 遊合 フランジ |
|||||||
A | B | 5K | 10K | 20K | 5K | 10K | 20K | 10K | 20K | 10K | 20K | 10K | |
10 | 3/8 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
15 | 1/2 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
20 | 3/4 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
25 | 1 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
32 | 1'1/4 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
40 | 1'1/2 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
50 | 2 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
65 | 2'1/2 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
80 | 3 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
90 | 3'1/2 | ○ | ○ | ○ | ○ | ||||||||
100 | 4 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
125 | 5 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
150 | 6 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
200 | 8 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
250 | 10 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
300 | 12 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
350 | 14 | ○ | ○ | ||||||||||
400 | 16 | ○ | ○ | ||||||||||
450 | 18 | ○ | ○ | ||||||||||
500 | 20 | ○ | ○ | ||||||||||
550 | 22 | ○ | ○ | ||||||||||
600 | 24 | ○ | ○ |
形状 | 材質 | SUS F316 | ||||||||||
呼び | 品名 | さし込み 溶接フランジ |
ブラインド フランジ |
面座付さし込み溶接フランジ | 面座付ブラインドフランジ | |||||||
A | B | 5K | 10K | 5K | 10K | 10K | 10K | |||||
10 | 3/8 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
15 | 1/2 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
20 | 3/4 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
25 | 1 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
32 | 1'1/4 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
40 | 1'1/2 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
50 | 2 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
65 | 2'1/2 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
80 | 3 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
90 | 3'1/2 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
100 | 4 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
125 | 5 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
150 | 6 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
200 | 8 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
250 | 10 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
300 | 12 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
350 | 14 | |||||||||||
400 | 24 |
形状 | 材質 | SUS F304L | SUS F316L | |||||||||||
呼び | 品名 | さし込み 溶接フランジ | ブラインド フランジ |
さし込み 溶接フランジ | ブラインド フランジ |
面座付さし込み溶接フランジ | 面座付ブラインドフランジ | |||||||
A | B | 10K | 10K | 5K | 10K | 10K | 10K | 10K | ||||||
10 | 3/8 | ○ | ○ | ○ | ○ | ○ | ○ | |||||||
15 | 1/2 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
20 | 3/4 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
25 | 1 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
32 | 1'1/4 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
40 | 1'1/2 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
50 | 2 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
65 | 2'1/2 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
80 | 3 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
90 | 3'1/2 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
100 | 4 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
125 | 5 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
150 | 6 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
200 | 8 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
250 | 10 | ○ | ○ | ○ | ○ | |||||||||
300 | 12 | ○ | ○ | ○ | ○ | |||||||||
350 | 14 | |||||||||||||
400 | 24 |
スリップオン・ブラインド・上水道・ねじ込み
形状 | 材質 | SUS F304 | ||||||||||
呼び | 品名 | スリップオン フランジ |
ブラインド フランジ |
上水道 フランジ |
ねじ込み フランジ |
|||||||
A | B | 20K | 150lb | 300lb | 150lb | 300lb | F125 | 5K | 10K | |||
10 | 3/8 | |||||||||||
15 | 1/2 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||
20 | 3/4 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||
25 | 1 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||
32 | 1'1/4 | ○ | ○ | |||||||||
40 | 1'1/2 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||
50 | 2 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||
65 | 2'1/2 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||
80 | 3 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
90 | 3'1/2 | |||||||||||
100 | 4 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
125 | 5 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
150 | 6 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
200 | 8 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
250 | 10 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
300 | 12 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
350 | 14 | ○ | ||||||||||
400 | 16 | ○ | ||||||||||
450 | 18 | |||||||||||
500 | 20 | |||||||||||
550 | 22 | |||||||||||
600 | 24 |
