ステンレス|DX丸座金(穴明・フタ) - STAINLESS DX WASHER

   はてなブックマークに追加  LINEで送る

DX丸座金(穴明・フタ)

サイズ表

DX丸座金(穴明)丸座金(フタ)
・DX丸座金(穴明・フタ)販売の「見積/発注」前に「ご発注方法」「質問集(F&Q)」をご確認下さい。
・DX丸座金(穴明・フタ)販売は、1個より販売致します。
材質 SUS304
研磨 片HL(ヘアライン)
・その他のステンレス溶接継手も多種有ります。
・別途お見積り致しますのでご相談下さい。

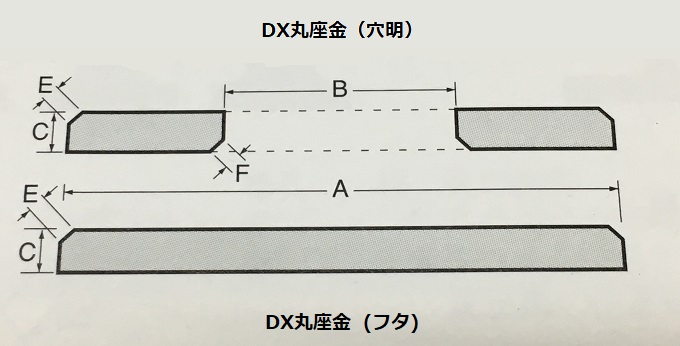

DX丸座金(穴明・フタ)
化粧パイプサイズ サイズ 仕上
穴明 フタ 面取部
A × B × C A × C E F 片HL
19 58.0×19.5×3 1.4 0.7
21.7 58.0×22.5×3 1.4 0.7
22
25 68.0×25.9×3 1.4 0.7
25.4
27.2 68.0×27.7×3 1.4 0.7
32 86.0×33.0×3.5 31.0×3.5 1.4 0.7
34 86.0×35.0×3.5 33.0×3.5 1.4 0.7
38 86.0×39.0×3.5 37.0×3.5 1.4 0.7
42.7 102.0×43.7×3.5 41.7×3.5 1.4 0.7
48.6 110.0×49.6×4.5 47.6×4.5 1.4 0.7
50 110.0×51.0×4.5 49.0×4.5 1.4 0.7
60.5 126.0×61.5×4.5 59.5×4.5 1.4 0.7
76.3 75.3×4.5 1.4 0.7
89.1 88.1×4.5 1.4 0.7
